GridDB Cloud クイックスタートガイド

Revision: 1.6.0-10082-768e556f

1 はじめに

本書では、初めてGridDB Cloudをお使いの方に製品の概要と簡単な使い方を説明します。具体的にはサービスの払い出し後に管理コンソール(以下、運用管理GUI)へログインするところから、GridDBへのデータ登録・確認を行う一連の手順を説明します。

GridDBには、クライアントAPIを用いたアプリケーションを開発することで接続できます。その場合、アプリケーションはAzureのプライベートネットワーク「VNet」に配置する必要があります。VNetを未作成の場合は事前に用意をお願いします。なお、Azureのアカウントを保持していないなど、VNet環境を利用できない場合もWeb APIを利用してデータ登録が可能です。詳細は対応する章の説明をご覧ください。

1.1 本書の構成

各章の内容は次のとおりです。

• はじめに
  GridDB Cloudについて説明します。

• 稼働状態の確認
  運用管理GUIへログインし、GridDBが正常稼働していることを確認する方法について説明します。

• VNetの接続設定
  アプリケーションが配置されるVNetと、GridDBが配置されるVNetを接続する方法について説明します。

• サンプルプログラムの実行
  GridDBにおいて、コンテナ作成やデータ登録を行うサンプルプログラムのビルド、および実行方法の例を紹介します。

• Web APIによるデータ登録
  GridDB WebAPIを用いたデータ登録方法について説明します。

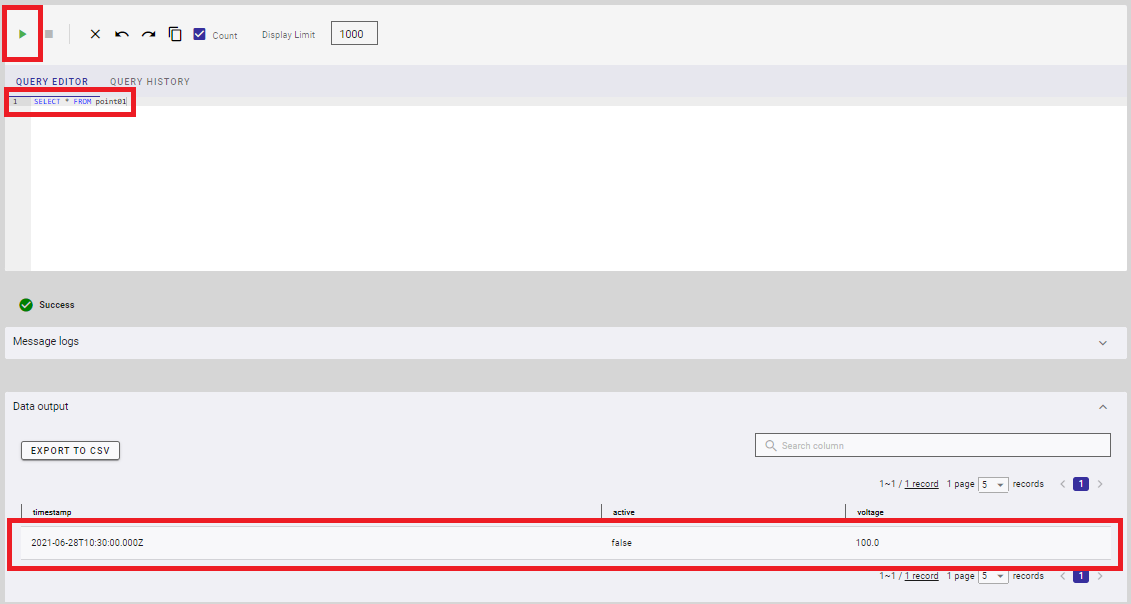

• 登録データの確認

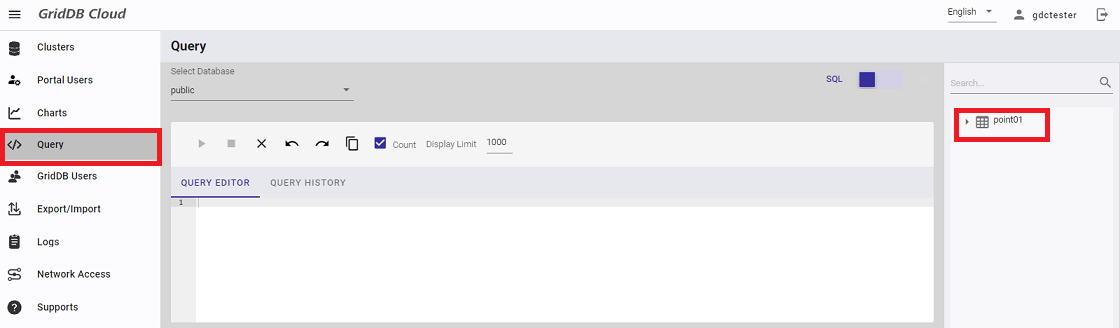

  サンプルプログラムやWeb APIで登録されたデータをSQLで確認する方法について説明します。

• 開発用ツールの取得
  アプリケーションからのデータ登録に必要なクライアントライブラリ等の取得方法について説明します。

1.2 GridDB Cloudとは

GridDB Cloudは、GridDBをクラウドサービスとして提供するサービスです。

GridDBは、ビッグデータやIoTシステムをターゲットにしたスケールアウト型時系列データベースです。詳細は、『GridDB 機能リファレンス』(GridDB_FeaturesReference.html)を参照してください。

GridDB Cloudでは、GridDBを単体で利用するのに比べ、下記のような利点があります。

• GridDB初期導入の時間の短縮
• 運用の手間の削減
• データや処理量が増えた時のリソース増強対応の簡易化
• クラウドネイティブなアプリとの連携の容易化

1.3 用語の説明

本書で用いられる用語の説明です。

2 稼働状態の確認

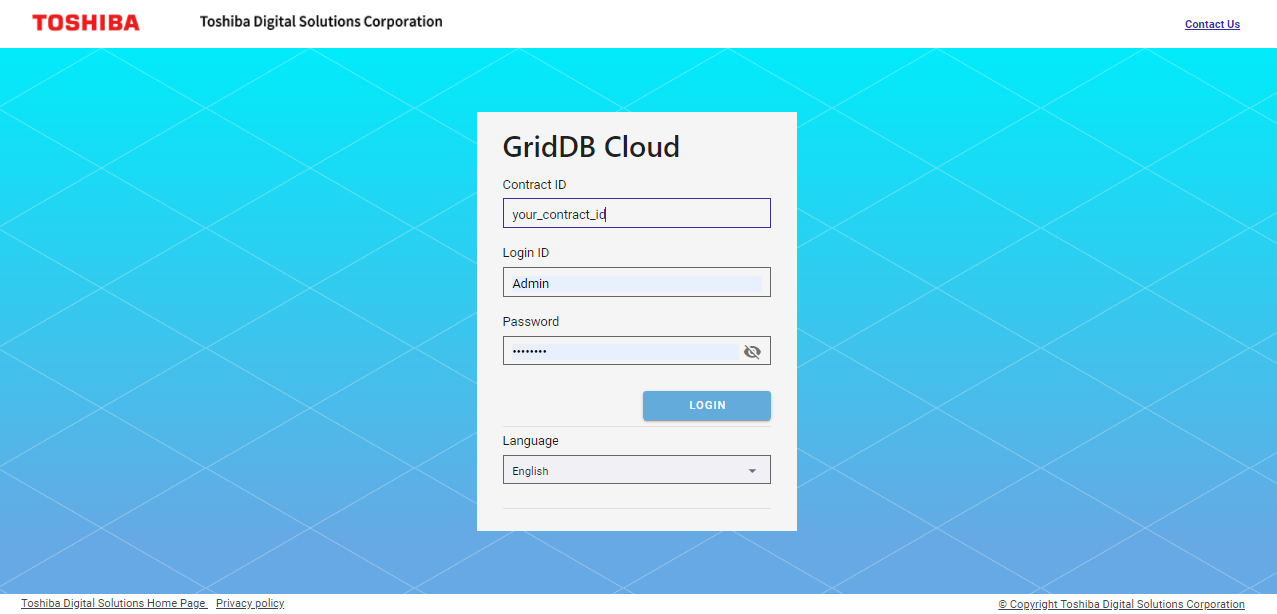

まずは運用管理GUIにログインし、クラスタの稼働状態を確認します。GridDB Cloudの設定内容はメールの添付ファイルにて送付しております。ファイルに記載されている運用管理GUIのログインURLにアクセスし、契約ID、ログインID、パスワードを入力してください。

ログインに成功すると、下記のページが表示されます。

このページでは、クラスタの稼働状態を確認できます。

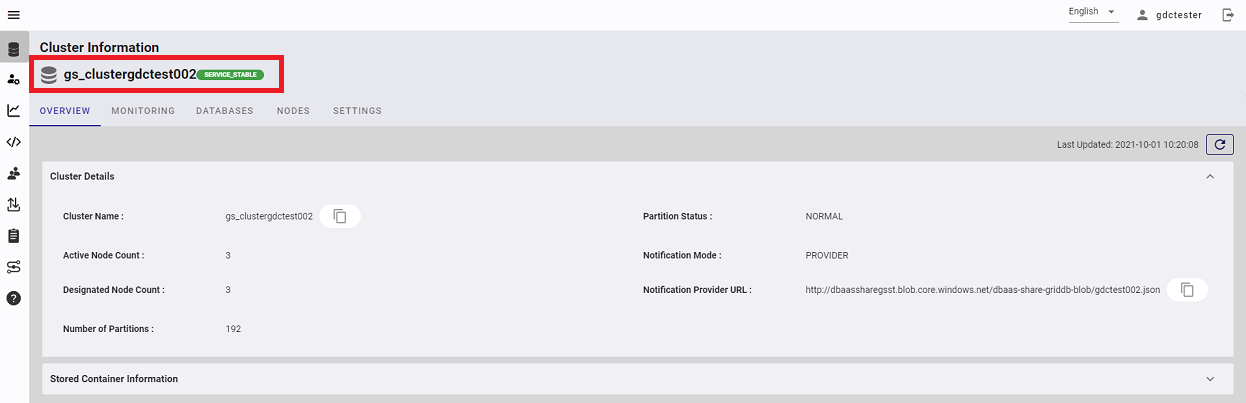

ページ左上にクラスタ名(この例では「gs_clustergdctest002」)が書いてあり、その横に稼働状態が書いてあります。この例では「SERVICE STABLE」となっており、これはクラスタが正常に稼働していることを表します。稼働状態の一例を下記に示します。

• SERVICE_UNSTABLE
  • クラスタを構成する一部のノードが停止しているが、サービスは継続できる状態
• STOP
  • すべてのノードが停止し、サービスが継続できない状態

稼働状態は上例以外にも存在します。詳細は『GridDB 機能リファレンス』(GridDB_FeaturesReference.html)を参照してください。

3 VNetの接続設定

ここでは、アプリケーションからデータをGridDBに登録するのに必要となる接続設定について説明します。

3.1 概要

GridDB Cloudでは、アプリケーションを配置するVNetとGridDBが動作するVNetを、VNetピアリングを使って接続します。これはプライベートな通信を行うことができるAzureの機能です。VNetピアリング確立後は、プライベートIPアドレスを指定して通信できるようになります。VNetピアリングは従量課金のサービスですので、利用料金など詳細な仕様について知りたい場合は、Microsoftの公式ドキュメントを参照してください。

セキュリティ上の理由より、GridDBとの通信はVNetピアリングで行うことを推奨します。ただし、Azureのアカウントを保持していないなど、VNet環境を利用できない場合は、GridDB Web APIを使って通信します。その場合、本章の手順は不要です。「Web APIによるデータ登録」以降の手順を実施してください。

3.2 クラウドプロバイダの選択

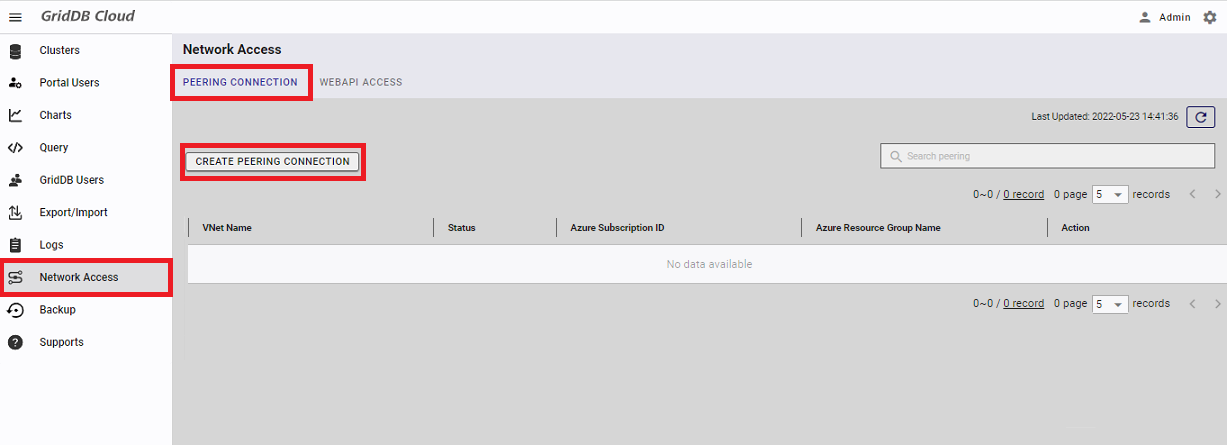

VNetピアリングを確立するためには、左のナビゲーションメニューより「Network Access」を選択します。その後、「CREATE PEERING CONNECTION」ボタンを押します。

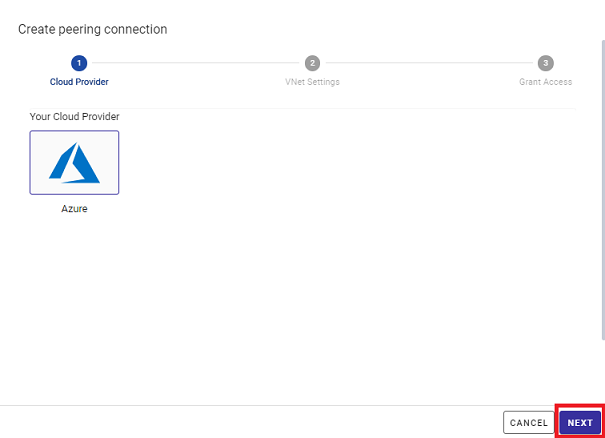

クラウドプロバイダを選ぶダイアログが表示されます。何も変更せず、「NEXT」ボタンを押してください。

3.3 VNetの情報入力

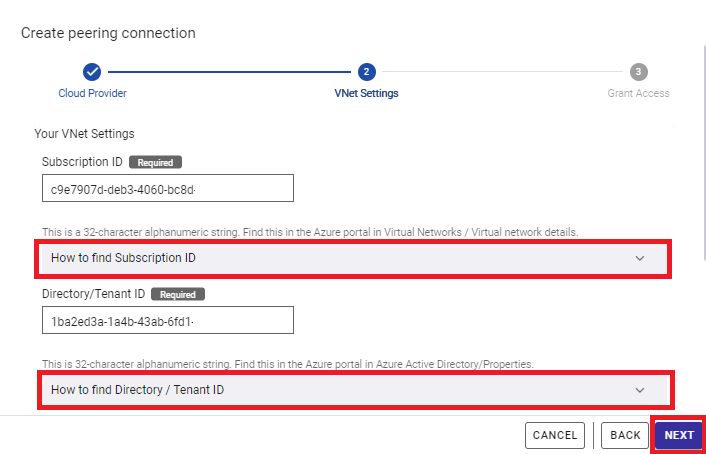

VNet Settingsの画面が表示されます。ここではアプリケーションが配置されているVNetの情報を入力します。具体的には下記の情報を入力します。取得方法がわからない場合は、各項目の下にあるヒントをクリックして、取得方法を表示してください。

• サブスクリプションID
• テナントID
• リソースグループ名
• VNet名

すべて入力が終わったら、「NEXT」ボタンを押してください。

3.4 VNetピアリング確立

次に、VNetピアリングを確立するためのコマンドを実行します。コマンドは下記のいずれかの環境で実行可能です。

• Azureポータルから実行可能なAzure Cloud Shell
  • ポータル右上にあるアイコンをクリックして開けば、ダイアログ上に表示されるコマンドを実行可能です。操作が単純なためこちらを推奨します
• Azure仮想マシン内で実行可能なAzure CLI
  • Azure CLIが未インストールの場合はインストールが必要です。本ダイアログのコマンド実行前に、「az login」コマンドなどによるログイン処理が必要です

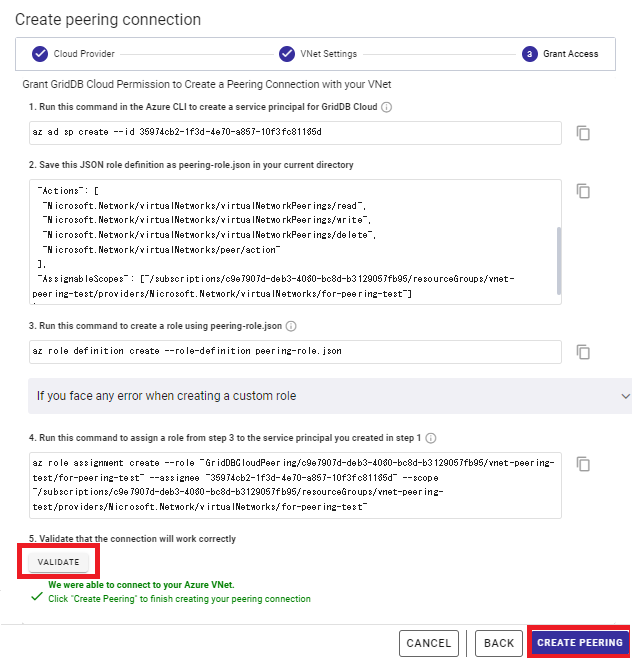

画面に表示されているコマンドを上記の環境で順に実行してください。前画面で入力した情報を元にコマンドを作成していますので、変更は不要です。なお、一部のコマンドにはAzureでの実行権限が必要です。詳しく知りたい場合は手順右側のツールチップにマウスカーソルを合わせ、内容を参照してください。

コマンドの実行が完了したら、「VALIDATE」ボタンを押して接続状態を確認してください。Azure側での情報反映に時間がかかる場合があるため、エラーが発生する場合は1分程度待機し、再度ボタンを押してください。接続が確認できたら、「CREATE PEERING」ボタンを押して、VNetピアリングを確立します。

コマンド実行が正常に完了しているにもかかわらず、「VALIDATE」ボタンや「CREATE PEERING」ボタンの操作でエラーが発生する場合は、サポート窓口までお問い合わせください。

3.5 VNetピアリングの状態確認

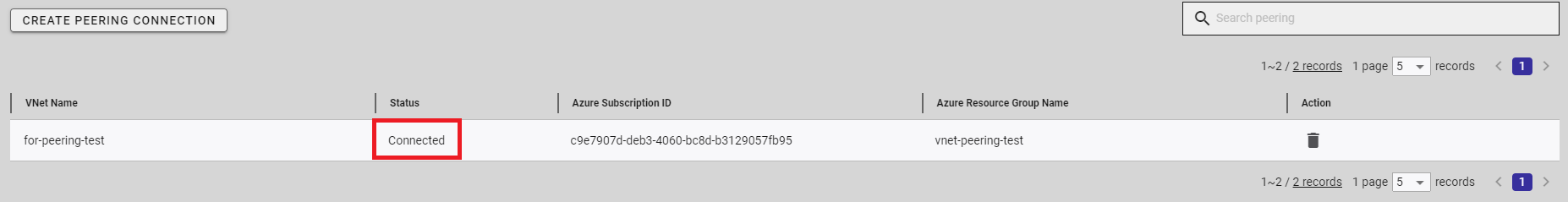

VNetピアリングの一覧画面では、接続状態を確認できます。先ほど作成したVNetピアリングの「Status」がConnectedとなっていることを確認してください。以降はGridDBのプライベートIPアドレスを使った通信が可能です。

なお、AzureポータルからVNetピアリングを削除した場合などは、「Status」がDisconnectedとなります。再度接続したい場合は、新たにVNetピアリングを確立してください。

3.6 注意事項

• GridDBとアプリケーションのネットワークアドレスが競合する場合はVNetピアリングを確立できません。競合する場合は、アプリケーションが配置されているVNetのネットワークアドレスを変更してください。

4 サンプルプログラムの実行

ここでは、アプリケーションからGridDBにデータを登録する方法について説明します。データの登録には、前章で説明しているVNetピアリングの確立に成功していることが必要です。未確立の場合は本章の内容を実行する前に前章の内容を実行し、VNetピアリングを確立させてください。

4.1 サンプルプログラム作成

4.1.1 サンプルプログラム概要

GridDBでは様々な言語のクライアントAPIをサポートしています。本ガイドでは、そのうちJavaとC言語を例に説明します。

どの言語の例も、接続情報を引数で受け取り、下記の流れでデータ登録・表示を行います。登録するサンプルデータはJavaとC言語で同一です。

1. 接続パラメータを設定

2. 接続用インスタンスを作成

3. 接続し、コンテナ(コンテナ名:point01)を作成

   TIMESTAMP, BOOL, DOUBLEの3カラムで構成

4. ロウを登録　

   現在時刻, false, 100.0を登録

5. 過去6時間以内に登録されたロウを表示

4.1.2 クライアントAPIのライブラリ取得

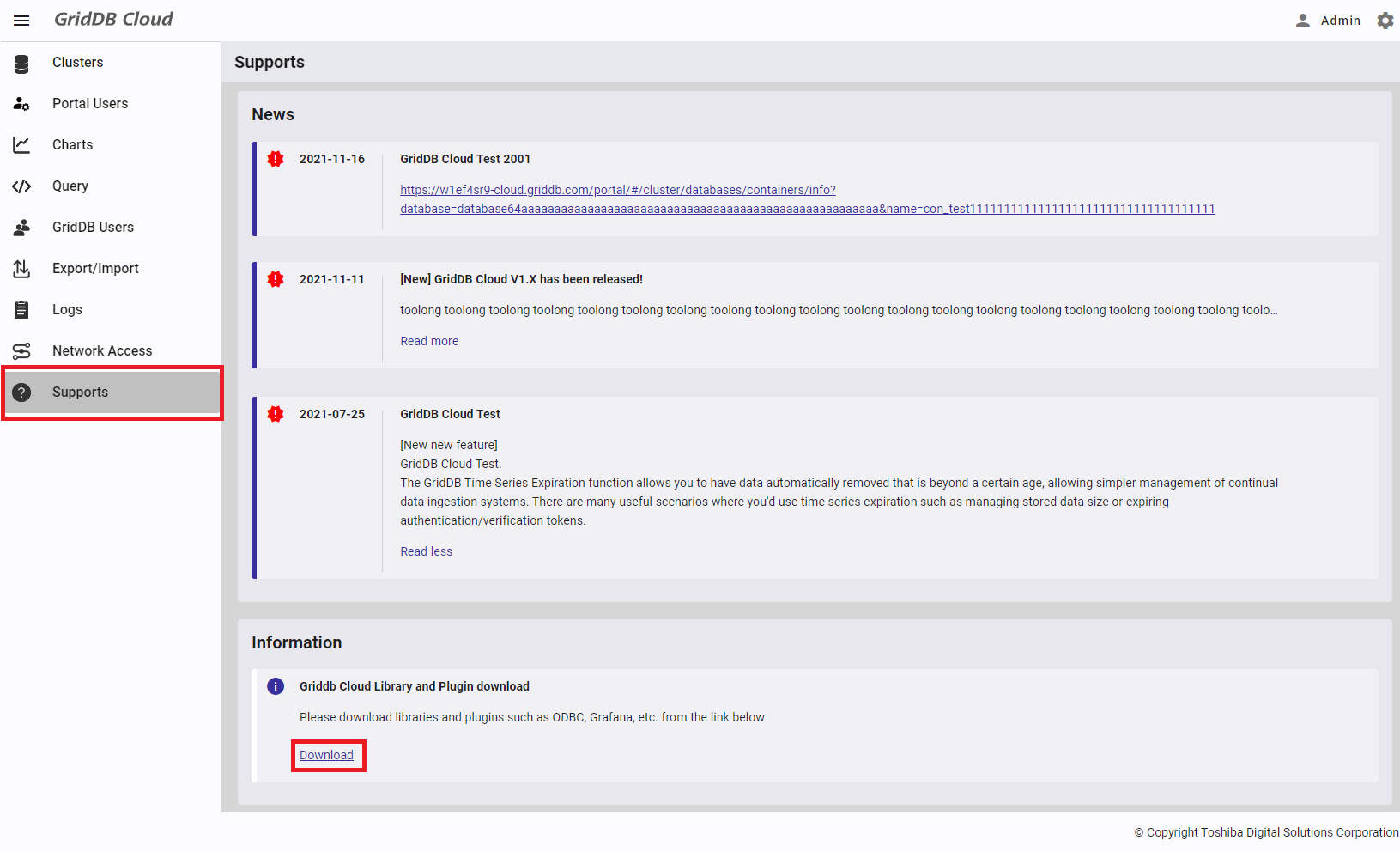

本ガイドで利用するクライアントAPIのライブラリはrpm形式で提供しています。rpmと、その他ツール一式の配布URLはSupportsページに記載しています。「File Download」のURLリンクからダウンロードを行ってください。

4.1.3 サンプルプログラム作成(Java)

サンプルプログラムが利用するJavaのクライアントAPIを、rpm経由でインストールします。

rpm -Uvh griddb-ee-java_lib-5.2.0-linux.x86_64.rpm
Verifying...                          ################################# [100%]
Preparing...                          ################################# [100%]
Updating / installing...
   1:griddb-ee-java_lib-5.2.0-linux
################################# [100%]

下記のwarningが発生する場合がありますが、問題ないので手順を先に進めてください。

• warning: user gsadm does not exist - using root
• warning: group gridstore does not exist - using root

次にサンプルプログラムを作成します。下記をコピーし、cloud_sample.javaというファイル名で任意のディレクトリに保存してください。

import java.util.Date;
import java.util.Properties;

import com.toshiba.mwcloud.gs.GSException;
import com.toshiba.mwcloud.gs.GridStore;
import com.toshiba.mwcloud.gs.GridStoreFactory;
import com.toshiba.mwcloud.gs.RowKey;
import com.toshiba.mwcloud.gs.RowSet;
import com.toshiba.mwcloud.gs.TimeSeries;
import com.toshiba.mwcloud.gs.TimestampUtils;
import com.toshiba.mwcloud.gs.TimeUnit;


// Storage and extraction of a specific range of time-series data
public class cloud_sample {

    static class Point {
        @RowKey Date timestamp;
        boolean active;
        double voltage;
    }

    public static void main(String[] args) throws GSException {

        // Acquiring a GridStore instance
        Properties props = new Properties();
        props.setProperty("notificationProvider", args[0]);
        props.setProperty("clusterName", args[1]);
        props.setProperty("user", args[2]);
        props.setProperty("password", args[3]);
        GridStore store = GridStoreFactory.getInstance().getGridStore(props);

        // Creating a TimeSeries (Only obtain the specified TimeSeries if it already exists)
        TimeSeries<Point> ts = store.putTimeSeries("point01", Point.class);

        // Preparing time-series element data
        Point point = new Point();
        point.active = false;
        point.voltage = 100;

        // Store the time-series element (GridStore sets its timestamp)
        ts.append(point);

        // Extract the specified range of time-series elements: last six hours
        Date now = TimestampUtils.current();
        Date before = TimestampUtils.add(now, -6, TimeUnit.HOUR);

        RowSet<Point> rs = ts.query(before, now).fetch();

        while (rs.hasNext()) {
            point = rs.next();

            System.out.println(
                    "Time=" + TimestampUtils.format(point.timestamp) +
                    " Active=" + point.active +
                    " Voltage=" + point.voltage);
        }

        // Releasing resource
        store.close();
    }
}

rpm経由でインストールしたライブラリは/usr/share/javaに保存されているので、まずはパスを設定します。その後、サンプルプログラムをコンパイルします。

export CLASSPATH=${CLASSPATH}:/usr/share/java/gridstore.jar
javac cloud_sample.java

プログラムの作成は以上です。「接続情報の確認」以降の手順を実施し、プログラムの実行を行ってください。

4.1.4 サンプルプログラム作成(C言語)

サンプルプログラムが利用するC言語のクライアントAPIを、rpm経由でインストールします。

rpm -Uvh griddb-ee-c_lib-5.2.0-linux.x86_64.rpm
Verifying...                          ################################# [100%]
Preparing...                          ################################# [100%]
Updating / installing...
   1:griddb-ee-c_lib-5.2.0-linux
################################# [100%]

下記のwarningが発生する場合がありますが、問題ないので手順を先に進めてください。

• warning: user gsadm does not exist - using root
• warning: group gridstore does not exist - using root

次にサンプルプログラムを作成します。下記をコピーし、cloud_sample.cというファイル名で任意のディレクトリに保存してください。

#include "gridstore.h"
#include <stdlib.h>
#include <stdio.h>

typedef struct {
    GSTimestamp timestamp;
    GSBool active;
    double voltage;
} Point;

GS_STRUCT_BINDING(Point,
    GS_STRUCT_BINDING_KEY(timestamp, GS_TYPE_TIMESTAMP)
    GS_STRUCT_BINDING_ELEMENT(active, GS_TYPE_BOOL)
    GS_STRUCT_BINDING_ELEMENT(voltage, GS_TYPE_DOUBLE));

// Storage and extraction of a specific range of time-series data
int sample(const char * addr, const char *clusterName,
            const char *user, const char *password) {
    GSGridStore *store;
    GSTimeSeries *ts;
    Point point;
    GSTimestamp now;
    GSTimestamp before;
    GSQuery *query;
    GSRowSet *rs;
    GSResult ret = !GS_RESULT_OK;

    const GSPropertyEntry props[] = {
            { "notificationProvider", addr },
            { "clusterName", clusterName },
            { "user", user },
            { "password", password } };
    const size_t propCount = sizeof(props) / sizeof(*props);

    // Acquiring a GridStore instance
    gsGetGridStore(gsGetDefaultFactory(), props, propCount, &store);

    // Creating a TimeSeries (Only obtain the specified TimeSeries if it already exists)
    gsPutTimeSeries(store, "point01",
            GS_GET_STRUCT_BINDING(Point), NULL, GS_FALSE, &ts);

    // Preparing time-series element data
    point.active = GS_FALSE;
    point.voltage = 100;

    // Store the time-series element (GridStore sets its timestamp)
    gsAppendTimeSeriesRow(ts, &point, NULL);

    // Extract the specified range of time-series elements: last six hours
    now = gsCurrentTime();
    before = gsAddTime(now, -6, GS_TIME_UNIT_HOUR);

    gsQueryByTimeSeriesRange(ts, before, now, &query);
    ret = gsFetch(query, GS_FALSE, &rs);
    while (gsHasNextRow(rs)) {
        GSChar timeStr[GS_TIME_STRING_SIZE_MAX];

        ret = gsGetNextRow(rs, &point);
        if (!GS_SUCCEEDED(ret)) break;

        gsFormatTime(point.timestamp, timeStr, sizeof(timeStr));
        printf("Time=%s", timeStr);
        printf(" Active=%s", point.active ? "true" : "false");
        printf(" Voltage=%.1lf\n", point.voltage);
    }

    // Releasing resource
    gsCloseGridStore(&store, GS_TRUE);

    return (GS_SUCCEEDED(ret) ? EXIT_SUCCESS : EXIT_FAILURE);
}

void main(int argc,char *argv[]){ sample(argv[1],argv[2],argv[3],argv[4]);}

次に、サンプルプログラムをコンパイルします。下記はCentOSの例です。

gcc cloud_sample.c -lgridstore

プログラムの作成は以上です。「接続情報の確認」以降の手順を実施し、プログラムの実行を行ってください。

4.1.5 その他のサンプルプログラム

GridDBでは各機能のサンプルプログラムを提供しています。詳細は『GridDB プログラミングガイド』(GridDB_ProgrammingGuide.html)を参照してください。

また、API仕様については下記のようなガイドがあります。必要に応じて参照してください。

• 『GridDB Java APIリファレンス』(GridDB_Java_API_Reference.html)
• 『GridDB C APIリファレンス』(GridDB_C_API_Reference.html)
• 『GridDB ODBCドライバ説明書』(GridDB_ODBC_Driver_UserGuide.html)

なお、注意事項に記載してあるように、GridDB Cloudの接続方式はプロバイダ方式のみをサポートしています。サンプルプログラム実行の際はご注意ください。

4.2 接続情報の確認

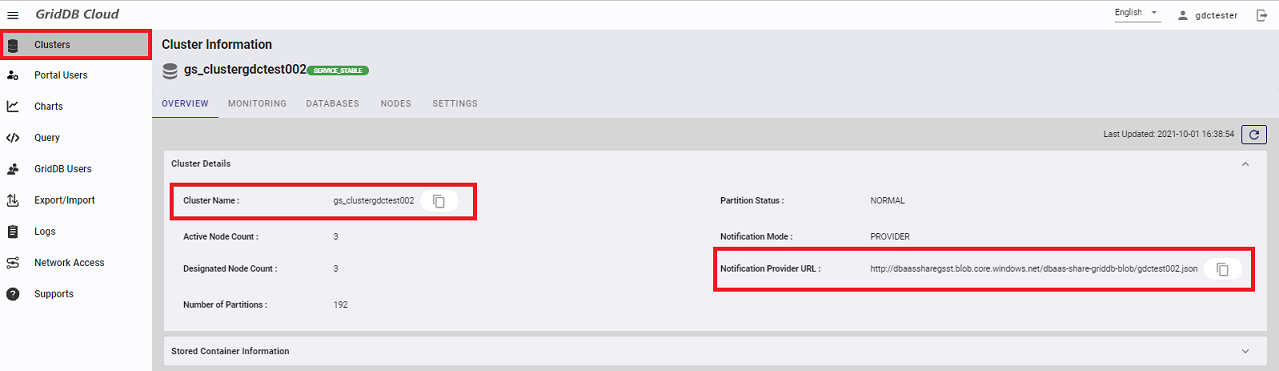

作成したプログラムを実行する前に、接続情報の確認と、データベースユーザの作成を行います。「Clusters」画面に遷移し、下記の情報をメモしてください。

• Cluster Name
• Notification provider URL

4.3 データベースユーザ作成

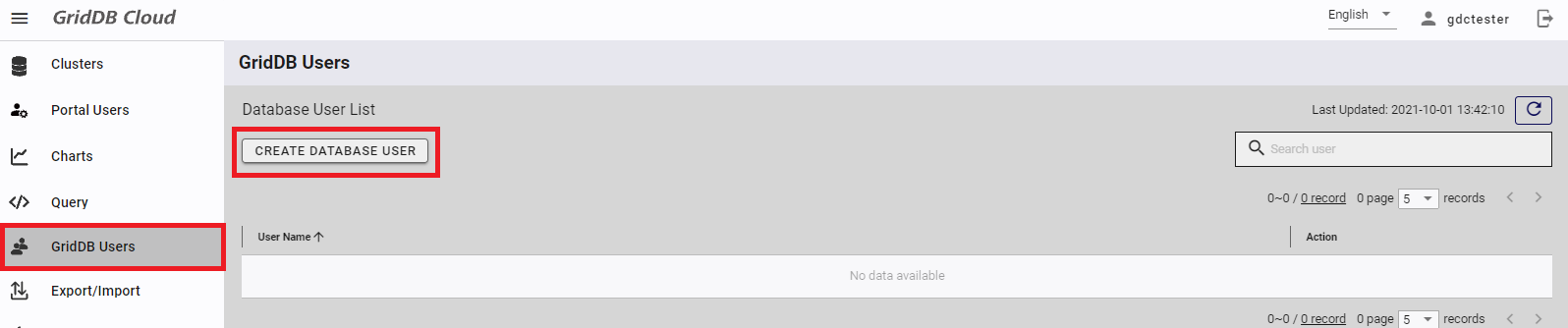

次にデータベースユーザを作成します。「GridDB Users」画面に遷移し、「CREATE DATABASE USER」ボタンを押してください。

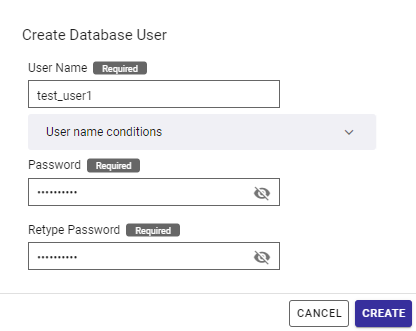

任意のユーザ名とパスワードを設定し、「CREATE」ボタンを押してください。本ガイドの例では、下記のように指定しています。

• User Name
  • test_user1
• Password
  • test_user1

4.4 サンプルプログラム実行

前節までに確認した接続情報とデータベースユーザ名・パスワードを引数として渡し、サンプルプログラムを実行します。

<Javaの場合>
java cloud_sample <Notification Provider URL> <クラスタ名> <データベースユーザ名> <データベースユーザパスワード>

<C言語の場合>
./a.out <Notification Provider URL> <クラスタ名> <データベースユーザ名> <データベースユーザパスワード

下記のような登録結果が表示されれば成功です。

Time=2021-03-31T07:52:58.770Z Active=false Voltage=100.0

サンプルプログラムの実行については以上です。GridDBのプログラミング方法について詳しく知りたい場合は、その他のサンプルプログラムを参照してください。

4.5 注意事項

GridDBの接続方式は下記の3種類があります。

• マルチキャスト方式
• 固定リスト方式
• プロバイダ方式

GridDB Cloudでは、サンプルプログラムで指定したプロバイダ方式のみが有効です。プロバイダ方式はNotification Provider URLを接続先として指定する方式です。他の方式は利用できませんのでご注意ください。

方式の詳細は『GridDB 機能リファレンス』(GridDB_FeaturesReference.html)を参照してください。

5 WebAPIによるデータ登録

ここでは、GridDB Web APIを用いたデータ登録方法について説明します。なお、AzureのVNet環境を利用可能な場合は、WebAPIを利用しない接続方法を推奨します。その場合、本章ではなくVNetの接続設定を参照してください。

開発用ツールの取得にWeb APIリファレンスの取得方法が記載してあります。Web APIの仕様について詳しく知りたい場合は参照してください。その際、インストール方法や設定ファイル、起動方法などの初期手順については既にサービス側で実施済みのため、参照する必要はありません。

5.1 接続前の準備

5.1.1 接続先の確認

Web APIのURLはメールの添付ファイルにて送付していますので確認し、メモしてください。

例: https://example.griddb.com/toshiba_test/griddb/v2/

各APIのパスは、このURLがベースとなり構築されます。

5.1.2 接続元の設定

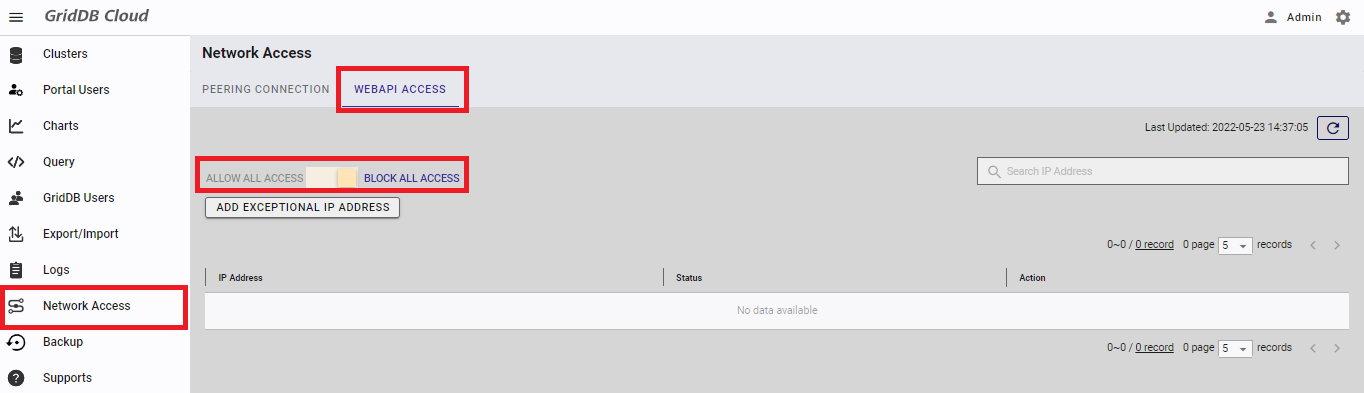

初期設定では、WebAPIへのすべてのアクセスは拒否されています。本手順ではすべてのアクセスを許可することで、WebAPIを使ったデータ登録を可能にします。左のナビゲーションメニューより「Network Access」を選択します。その後、「WEBAPI ACCESS」タブに遷移し、「BLOCK ALL ACCESS」となっているトグルボタンをクリックし、「ALLOW ALL ACCESS」の状態に変更します。なお、個別にIPアドレスを指定し、WebAPIへのアクセスを許可・拒否する場合には『GridDB Cloud 運用管理GUIリファレンス』(GridDB_Cloud_ManagementGui_Reference.html)を参照してください。

5.1.3 クラスタ名の確認

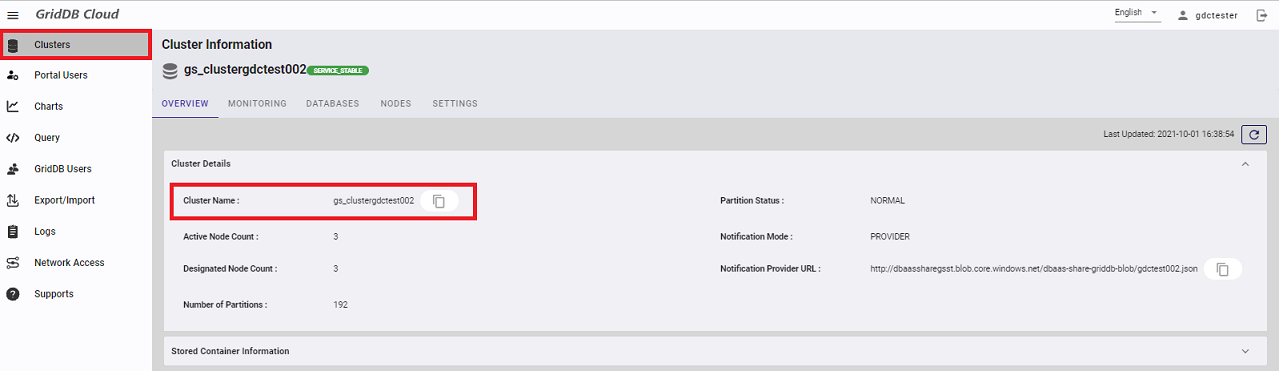

Web APIのURLに必要なクラスタ名を確認します。「Clusters」画面に遷移し、下記の情報をメモしてください。

• Cluster Name

5.1.4 データベースユーザ作成

次にデータベースユーザを作成します。「Security」画面に遷移し、「CREATE DATABASE USER」ボタンを押してください。

任意のユーザ名とパスワードを設定し、「CREATE」ボタンを押してください。本ガイドの例では、下記のように指定しています。

• User Name
  • test_user1
• Password
  • test_user1

5.1.5 ヘッダの設定

Web APIへの接続には下記のヘッダが必須です。すべてのリクエストに付与してください。

5.2 コンテナの作成

ここでは、TIMESTAMP型, BOOL型, DOUBLE型の3カラムで構成される時系列コンテナpoint01を作成します。

リクエスト送信先のURLは下記です。

POST ベースURL + {クラスタ名}/dbs/public/containers

例:
POST https://example.griddb.com/toshiba_test/griddb/v2/gs_clustergdctest002/dbs/public/containers

送信するリクエストボディは下記です。

{
  "container_name" : "point01",
  "container_type" : "TIME_SERIES",
  "rowkey" : true,
  "columns" : [
    {"name": "timestamp", "type": "TIMESTAMP"},
    {"name": "active", "type": "BOOL"},
    {"name": "voltage", "type": "DOUBLE"}
  ]
}

HTTPレスポンスのステータスが201(Created)になっていれば成功です。

5.3 ロウの登録

次に、作成したコンテナpoint01にロウを登録します。

リクエスト送信先のURLは下記です。

PUT ベースURL + {クラスタ名}/dbs/public/containers/{コンテナ名}/rows

例:
PUT https://example.griddb.com/toshiba_test/griddb/v2/gs_clustergdctest002/dbs/public/containers/point01/rows

送信するリクエストボディは下記です。

[["2021-06-28T10:30:00.000Z", false, "100"]]

HTTPレスポンスのステータスが200(OK)になっていて、レスポンスボディが下記のようになっていれば成功です。

{
    "count": 1
}

5.4 ロウの取得

次に、コンテナpoint01に登録したロウを取得します。

リクエスト送信先のURLは下記です。

POST ベースURL + {クラスタ名}/dbs/public/containers/{コンテナ名}/rows

例:
POST https://example.griddb.com/toshiba_test/griddb/v2/gs_clustergdctest002/dbs/public/containers/point01/rows

送信するリクエストボディは下記です。取得対象は最大100件で、2021年6月28日 4時30分以降のデータを取得するという条件になっています。

{
  "limit"  : 100,
  "condition" : "timestamp >= TIMESTAMP('2021-06-28T04:30:00.000Z')"
}

HTTPレスポンスのステータスが200(OK)になっていて、レスポンスボディが下記のようになっていれば成功です。

{
    "columns": [
        {
            "name": "timestamp",
            "type": "TIMESTAMP"
        },
        {
            "name": "active",
            "type": "BOOL"
        },
        {
            "name": "voltage",
            "type": "DOUBLE"
        }
    ],
    "rows": [
        [
            "2021-06-28T10:30:00.000Z",
            false,
            100.0
        ]
    ],
    "offset": 0,
    "limit": 100,
    "total": 1
}

WebAPIによるデータ登録・取得のチュートリアルは以上です。他のAPIについて知りたい場合はWeb APIリファレンスの各APIの節を参照ください。開発用ツールの取得にWeb APIリファレンスの取得方法が記載してあります。

6 登録データの確認

ここでは、登録したデータをSQLで確認する方法について説明します。前章のサンプルプログラムやWeb APIによる登録データを確認するため、登録済みでない場合は登録をお願いします。

まず、「Query」画面を開きます。右側に作成したコンテナ「point01」があることを確認します。

次に、point01のデータをすべて取得する下記のSQL文を入力し、実行ボタンを押します。

SELECT * FROM point01

実行結果が下記のように表示されていれば成功です。

7 開発用ツールの取得

ここでは、アプリケーションからのデータ登録に必要な開発ツールの取得方法について説明します。

クライアントAPIのrpmやデータ連携ツールのプラグインなど、ツール類の配布URLは、Supportsページに記載しています。「File Download」のURLリンクからダウンロードを行ってください。

本ファイルの構成を下記に示します。
