フルBTO可能な充実のオプション

無停電電源装置

無停電電源装置（UPS：Uninterruptible Power Supply)は、不慮の電源トラブルからコンピューター製品を守る、バッテリーを内蔵した電源供給装置です。停電だけではなく、サージやノイズなどさまざまな要因による電源トラブルを取り除き、常に安定した電源を供給することでコンピューターのダウンを防ぎ、システムの安定稼動を保ちます。

概要

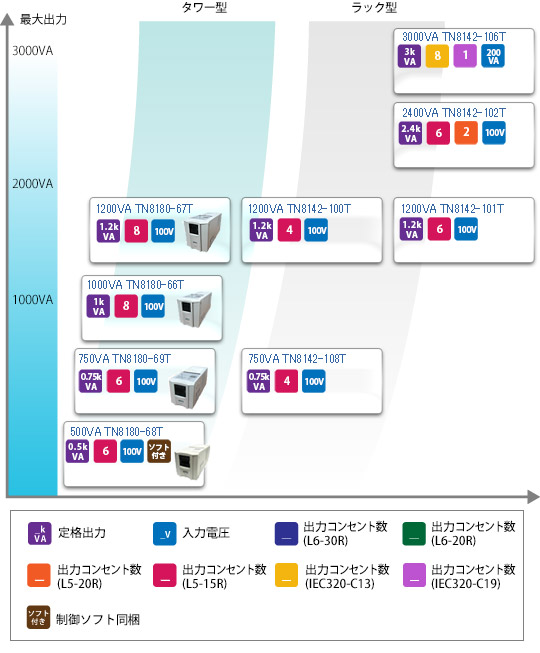

無停電電源装置：製品概要MAP 無停電電源装置 750VA TN8180-69T 無停電電源装置 1000VA TN8180-66T 無停電電源装置 500VA TN8180-68T 無停電電源装置 1200VA TN8180-67T ラック型無停電電源装置 3000VA TN8142-106T ラック型無停電電源装置 750VA TN8142-108T ラック型無停電電源装置 2400VA TN8142-102T 無停電電源装置 1200VA TN8142-101T ラック型無停電電源装置 1200VA TN8142-100T

製品仕様

無停電電源装置
製品名 無停電電源装置
(500VA)		 無停電電源装置
(750VA)		 無停電電源装置
(1000VA)		 無停電電源装置
(1500VA)
無停電電源装置(500VA) 無停電電源装置(750VA) 無停電電源装置(1000VA) 無停電電源装置(1500VA)
形番 TN8180-68AT TN8180-69T TN8180-66T TN8180-67T
運転方式 常時商用方式
筐体色 白
タワー型/ラック型 タワー型
入力
  定格入力
電圧		 AC100V
定格入力
周波数		 50/60Hz
通常入力
電圧レンジ		 AC76-119V
入力プラグ
形状		 2 極平行アース付プラグ
NEMA5-15P
出力
  定格出力
(VA/W)		 500VA/360W 750VA/500W 1000VA/670W 1200VA/980W
1500VA/980W(*2)
バッテリー動作時
の波形		 正弦波
切り替え時間 5〜10ms
出力コンセント
形状		 NEMA 5-15R
出力コンセント数 6 8
管理ポート
  インターフェース シリアルポート(RJ45)/USBポート
バッテリー
  バッテリー・タイプ 小型シールド鉛蓄電池
標準充電時間
（90％まで）		 4時間
バッテリー寿命(*1) 3年（装置周囲温度 20℃時）
フィルター
  サージ保護回路 あり
回路
  ノイズフィルター あり
寸法 ・ 質量
  外形寸法(mm)
[幅×奥行×高さ]		 167ｘ359ｘ140 167ｘ359ｘ140 225ｘ439ｘ172 225ｘ439ｘ172
質量(kg) 13.0 13.0 21.0 26.0
環境条件
  温度 0〜40℃
湿度 0〜95％、結露のないこと
消費電力 16W/70W
（急速充電中）		 19W/73W
（急速充電中）		 25W/168W
（急速充電中）		 39W/177W
（急速充電中）
最大入力
電流		 7.5A 以下
(定格出力時、充電時)		 12A 以下
(定格出力時、充電時)		 12A／16A 以下
(定格出力時、充電時)
  電源ケーブル長 1.8m
付属品　　　　
  • 通信ケーブル
  • 取扱説明書
  • PowerChute Business Edition Basic v9.1.1
  • 通信ケーブル
  • 取扱説明書


ラック 無停電電源装置
製品名 無停電電源装置
(1500VA)
(ラックマウント用)		 無停電電源装置
(3000VA)
(ラックマウント用)		 無停電電源装置
(3000VA)
(ラックマウント用)
無停電電源装置(2400VA)(ラックマウント用) 無停電電源装置(2400VA)(ラックマウント用) 無停電電源装置(3000VA)(ラックマウント用)
形番 TN8142-101T TN8142-102T TN8142-106T
運転方式 常時商用方式 ラインインタラクティブ
筐体色 黒 黒 黒
タワー型/ラック型 ラック型 2U
入力
  定格入力
電圧		 AC100V AC200V
定格入力
周波数		 50/60Hz
通常入力
電圧レンジ		 AC76-119V AC76-119V AC180-220V
入力プラグ
形状		 2 極平行アース付プラグ 回し固定プラグ
NEMA5-15P NEMA L5-30P NEMA L6-20P
出力
  定格出力
(VA/W)		 1200VA/1200W
1500VA/1200W (*2)		 2400VA/2400W
3000VA/2700W (*3)		 3000VA/2700W
バッテリー動作時
の波形		 正弦波
切り替え時間 6〜10ms 5〜10ms 6〜10ms
出力コンセント
形状		 NEMA5-15R NEMA5-15R/
NEMA5-20R		 IEC320-C13/
IEC320-C19
出力コンセント数 6 6/2 8/1
管理ポート
  インターフェース シリアルポート(RJ45)/USBポート
バッテリー
  バッテリー・タイプ 小型シールド 鉛蓄電池
標準充電時間
（90％まで）		 4時間 4時間 完全放電状態から3時間
バッテリー寿命(*1) 3年（装置周囲温度 20 ℃時）
フィルター
  サージ保護回路 あり
回路
  ノイズフィルター あり
寸法 ・ 質量
  外形寸法(mm)
[幅×奥行×高さ]		 432ｘ468ｘ86 432ｘ671ｘ86 432ｘ667ｘ87
質量(kg)

27.8

 44.0 38.4
環境条件
  温度 0〜40℃
湿度 0〜95％、結露のないこと
消費電力 47W/199Ｗ
（急速充電中）		 121W/305W
（急速充電中）		 42W/323W
（急速充電中）
最大入力
電流		 12A／16A 以下
(定格出力時、充電時)		 24A／30A 以下
(定格出力時、充電時)		 16A
増設バッテリー数 0 0 0
電源ケーブル長 2.4m
付属品
  • フロントベゼル
  • レール
  • ネジ
  • ワッシャー
  • 取付ブラケット
  • 通信ケーブル
  • 取扱説明書
  • シリアルケーブル(2.0m)
  • フロントベゼル
  • レール
  • ネジ
  • ワッシャ
  • 取り付けブラケット
  • 取扱説明書
ラック 無停電電源装置
製品名 無停電電源装置 (750VA)
(ラックマウント用)		 無停電電源装置 (1200VA)
(ラックマウント用)
無停電電源装置(750VA)(ラックマウント用) 無停電電源装置(1200VA)(ラックマウント用)
形番 TN8142-108T TN8142-100T
運転方式 ラインインタラクティブ ラインインタラクティブ
筐体色 黒 黒
タワー型/ラック型 ラック型 1U
入力
  定格入力
電圧		 AC100V
定格入力
周波数		 50/60Hz
通常入力
電圧レンジ		 AC90-110V　　 AC85-120V
入力プラグ
形状		 2 極平行アース付プラグ
NEMA5-15P
出力
  定格出力
(VA/W)		 750VA/480W 1200VA/1000W
バッテリー動作時
の波形		 正弦波
切り替え時間 2〜7ms 7〜10ms
出力コンセント
形状		 NEMA5-15R
出力コンセント数 4
管理ポート
  インターフェース COM/USB
バッテリー
  バッテリー・タイプ 小型シールド 鉛蓄電池
標準充電時間
（90％まで）		 完全放電状態から6時間(*4) 完全放電状態から 4 時間
バッテリー寿命(*1) 2.5年 3 年(装置周囲温度 20 ℃時)
フィルター
  サージ保護回路 あり
回路
  ノイズフィルター あり
寸法 ・ 質量
  外形寸法(mm)
[幅×奥行×高さ]		 483×660×44 432x665x44
質量(kg) 21.8 24
環境条件
  温度 0〜40℃
湿度 5〜95%、結露のないこと 0 〜 95%、結露のないこと
消費電力 38W 34W/114W（急速充電中）
最大入力
電流		 9A 12.0A
増設バッテリー数 0
電源ケーブル長 2.4m
付属品 ユーザーズマニュアル

シリアル通信ケーブル
  • シリアルケーブル
  • ラック搭載用レール
  • ネジ
  • マニュアル

　　　　　　　　

*1 ：
バッテリー寿命は温度10〜25℃での目安です。使用環境によって値は異なります。
*2 ：
標準の入力プラグNEMA 5-15Pでの最大出力は1200VAとなります。
MAGNIAでは標準入力プラグの容量内で使用できるため、入力プラグを交換する必要はありません。
*3 ：
標準の入力プラグNEMA L5-30Pでの最大出力は2400VAとなります。
MAGNIAでは標準入力プラグの容量内で使用できるため、入力プラグを交換する必要はありません。
*4 ：
充電80%以上までの時間

制御ソフトウェアならびにUPS内蔵オプション

制御ソフトウェアならびにUPS内蔵オプション
製品名 形番 特長
PowerChute Business Edition Basic v9.1.1 「UPS制御プログラム」メディアとパッケージ TUL1057-702T
  • 無停電電源装置を制御、設定および監視するプログラム (PowerChute Business Edition V.9.1.1)


【対応OS】
Windows Server® 2008 R2, Windows Server® 2012，

Windows Server® 2012 R2, Windows Server® 2016

Linuxについては、 Linux 関連情報別ウインドウで開きます でご確認ください。

ESMPRO/UPS Manager Ver2.7
(PowerChute Business Editionセット）
 No image TUL1047-703T
  • 無停電電源装置を制御、設定および監視するプログラム。きめ細かいスケジュール管理や複数のUPSを管理する統合監視機能が追加されます。
  • PowerChute Business Edition V.9.1.1付属

【対応OS】

Windows Server® 2008 R2, Windows Server® 2012，

Windows Server® 2012 R2, Windows Server® 2016


Linuxについては、 Linux 関連情報別ウインドウで開きます でご確認ください。
ESMPRO/UPS Manager Ver2.7 CoreKit
No image TUL1047-912T
  • 無停電電源装置 (500VA) [UPS3511A]に本製品を追加することで「PowerChute Business Edition」に統合監視機能が追加されます。

【対応OS】

Windows Server® 2008 R2, Windows Server® 2012，

Windows Server® 2012 R2, Windows Server® 2016
ESMPRO/Automatic Running Controller Ver5.2 ESMPRO/Automatic Running Controller TUL1046-L01T
  • 多様な自動運転機能が使用可能になります。
  • VMware ESXやHyper-Vを使用した仮想化環境で無停電電源装置(UPS)を制御、設定および監視することができます。
  • サーバーとUPS間はLAN経由で接続します。（UPSネットワークカード[TN8180-60T]が必須です。）
  • インストールする場合にインストールCD-ROMメディア媒体のESMPRO/AutomaticRunningController CD 2.2（TUL1046-408T)が別途必要です。


【対応OS】

Windows Server® 2008 R2, Windows Server® 2012，

Windows Server® 2012 R2, Windows Server® 2016,

ならびに Hyper-V
ESMPRO/AC Enterprise Ver5.2 ESMPRO/AC Enterprise TUL1046-B02T
  • ネットワーク経由でのUPSによるサーバーの制御を行います。
  • 複数台のサーバーへの統合監視が可能になります。
  • インストールするOS毎にライセンスを取得する必要があります。本パッケージは１ライセンスを含みます。2台目以降は、ESMPRO/AC Enterpriseマルチサーバーオプション Ver5.2　1ライセンス(TUL1046-503T)、4ライセンス(TUL1046-513T)を必要台数分購入ください。

【対応OS】

Windows Server® 2008 R2, Windows Server® 2012，

Windows Server® 2012 R2, Windows Server® 2016,

ならびに Hyper-V
ESMPRO/Automatic Running Controller CD 2.2 ESMPRO/Automatic Running Controller CD 2.2 TUL1046-408T
  • ESMPRO/AutomaticRunningController CD 5.2およびTUL1046-L01T ESMPRO/AC Enterprise Ver5.2 のインストールCD-ROMメディア媒体です。
ESMPRO/Automatic RunningController for Linux Ver4.0 No image TUL4008-103T

ネットワーク経由でのUPSによるサーバーの制御を行います。 複数台のサーバーへの統合監視が可能になります。

インストールするOS毎にライセンスを取得する必要があります。本パッケージは１ライセンスを含みます。2台目以降は、ESMPRO/AC Enterpriseマルチサーバーオプション Ver4.0(Linux版)　1ライセンス(TUL4008-101T)、4ライセンス(TUL4008-102T)を必要台数分購入ください。



【対応OS】

Linux

ESMPRO/AC Lite Ver 5.2 No image TUL1046-309T

シングルサーバー限定のネットワーク対応の自動運転・自動停止を行うソフトウェアです。



【対応OS】

Windows Server® 2008 R2, Windows Server® 2012，

Windows Server® 2012 R2, Windows Server® 2016,

ならびに Hyper-V
ESMPRO/AC Lite for VMware 1.0 No image ACS4102A Windows Server® 2012 R2, Windows Server® 2016対応のシングルサーバー限定のネットワーク対応の自動運転・自動停止を行うソフトウェア(VMware版）です。
UPS インターフェース 拡張ボード UPS インターフェース 拡張ボード TN8180-80T

Power Chute Bussiness Edition Basic v9.1.1やESMPRO/UPSManagerを使用し、シリアル接続でUPSによるサーバーの制御を行います。 ３台までの複数台のサーバーを制御することができます。

付属品: ユーティリティCD, シリアルケーブルｘ2
SmartUPS用 SNMPカード SmartUPS用 SNMPカード TN8180-60T
  • ESMPRO/AutomaticRunningController Ver5.1を使用してTCP/IPネットワーク経由でUPSを接続するためのインターフェースカード（UPSの拡張スロットに装着）
  • LANポート（10/100Base-T）１個を装備


UPSオプション

無停電電源装置降圧トランス
製品名 冗長無停電電源装置用電圧変換トランス
冗長無停電電源装置用電圧変換トランス
形番 TN8180-43AT
筐体色 白
タワー型/ラック型 ラック型2U
入力
  定格入力
電圧		 AC200V
定格入力
周波数		 50/60Hz
通常入力
電圧レンジ		 AC180-220V
入力プラグ
形状		 3極引掛 NEMA L6-30P
出力
  出力電圧 AC100V
出力周波数 50/60Hz
最大出力電力 3500VA
出力コンセント
形状		 3極ストレート NEMA 5-15R
出力コンセント数 12
寸法 ・ 質量
  外形寸法(mm)
[幅×奥行×高さ]		 483×660×89
質量(kg) 43kg
環境条件
  温度 10〜35℃
湿度 20〜80%
最大入力
電流		 30A
電源ケーブル長 1m
付属品
  • ユーザーズマニュアル
ACマルチタップ
製品名 ACマルチタップ ACマルチタップ
ACマルチタップ ACマルチタップ
形番 TN8580-36T TN8180-63T
定格 100V,15A 200V,30A
入力プラグ形状 NEMA L5-15P NEMA L6-30P
ケーブル長 1m 2m
出力コンセント形状 NEMA　L5-15R NEMA L6-15R
コンセント数 4 8
付属品 なし
  • ユーザーズガイド
  • ラック取り付け用ブラケット
